长征五六七型火箭模块化构型详细分析与总结

深空网:众所周知,长征五号、六号、七号是我国新一代模块化大中小推力运载火箭。之所以说模块化,就是说新型长征火箭由6种固定的基础模块组成,6中模块根据不同的搭配可以形成十余种不同的构型,而2014年要发射的首发长征五号火箭将是B构型。下面就从基础模块开始为您详细介绍。

基础模块部分:
1,5米直径火箭芯级(YF-77氢氧发动机×2)
2,3.35米直径火箭芯级/助推级(YF-100液氧煤油发动机×2)
3,2.25米直径直径火箭助推级/2级(YF-100液氧煤油发动机×1)
4,5米直径火箭上面级(YF-75D氢氧发动机×2)
5,3.35米直径火箭2级/上面级(YF-115液氧煤油发动机×2)
6,3.35米转5米直径火箭2级/上面级(YF-115液氧煤油发动机×2)

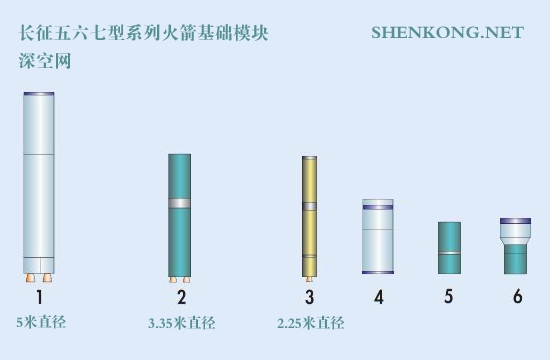

长征五号系列火箭构型基础模块

搭配构型部分:
这些基础模块相互搭配,就可以搭配成9~10中不同的构型,形成长征五六七型号的整个系列。如下:
A型:1支5米直径芯级+2支3.35米直径助推级+2支2.25米直径助推级
B型:1支5米直径芯级+4支3.35米直径助推级
C型:1支5米直径芯级+4支2.25米直径助推级
D型:1支5米直径芯级+2支3.35米直径助推级+2支2.25米直径助推级+1支5米直径上面级
E型:1支5米直径芯级+4支3.35米直径助推级+1支5米直径上面级
F型:1支5米直径芯级+4支2.25米直径助推级+1支5米直径上面级
G型:1支3.35米直径芯级+4支2.25米直径助推级+1支3.35~3米转换直径二级+1只5米直径上面级
H型:1支3.35米直径芯级+4支2.25米直径助推级+1支3.35~5米转换直径二级
L型:1支3.35米直径芯级+1支3.35米直径二级
SS:1支3.35米直径芯级+1支2.25米直径二级(或+一支2.25米直径三级)
以上说的A型~F型的5米芯级构型则就是长征五号系列;G型~L型3.5米芯级构型就是长征七号系列;SSLV是长征六号系列。注:H-L型之间还有数种芯级直径3.35米的其他组合,就此略过。

长征五六七型号火箭系列构成图

看到这里,您应该对新一代长征火箭的构型和族谱有了新鲜的认识了吧,不但知道了究竟是怎么构成的,而且还了解了不同基础模块所安装的发动机型号和燃料,让您对新一代大中小推力火箭长征5号、长征6号、长征7号有了最直观的认识。这里是深空网
